振動加工裝置
|

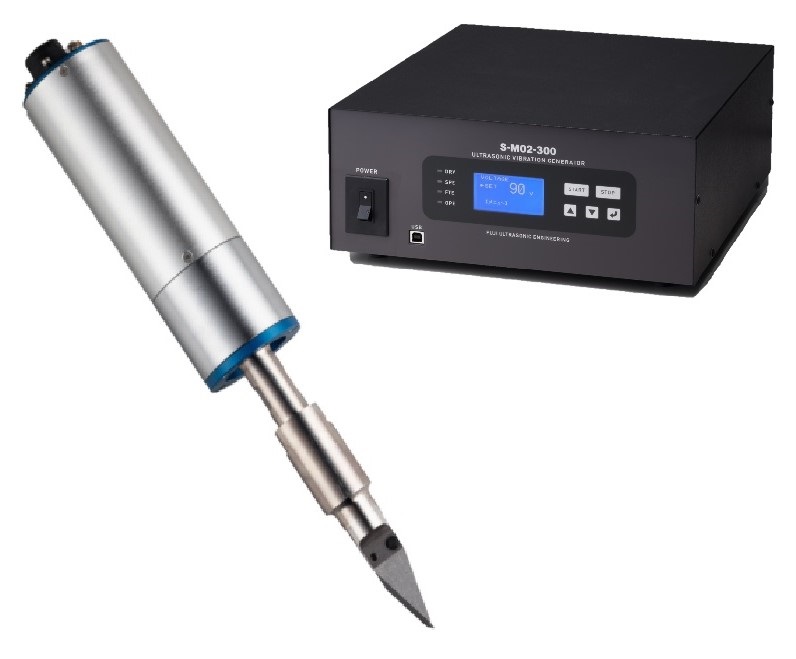

| ソード型超音波カッターFUM-1 model-2000
製品の概要
- 高出力（300W）の実現から、従來よりも高い付加に対応可能となりました。
- 大型刃物の採用により、切斷可能な加工寸法が広がりました。
|
|

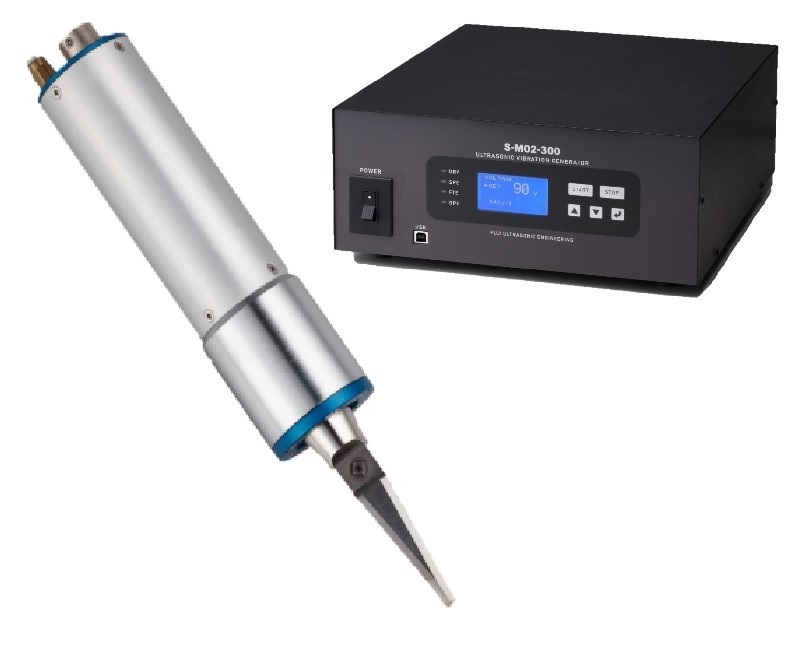

| ソード型超音波カッター（ロング刃）※FUM-1 model-2000
製品の概要
- これまでにない長尺の刃物のため、適用が難しかった厚みのあるワークの切斷も可能です。
- 高効率な振動系の設計から、超音波振動の効果を十分に発揮します。
|
用途
當社の超音波カッターはこれまでにない大きな刃渡りのため、厚物加工や三次元加工が可能です。
刃幅を狹くし、厚物の曲線加工も可能にした刃具もあり、以下のような用途に適しています。
- メラミンスポンジなどの切斷や三次元加工
- チーズや練り製品などのスライス加工
- 厚手のフェルトなどの切り出し
- アラミド繊維や炭素繊維（カーボンプリプレグ）の切斷
構成図

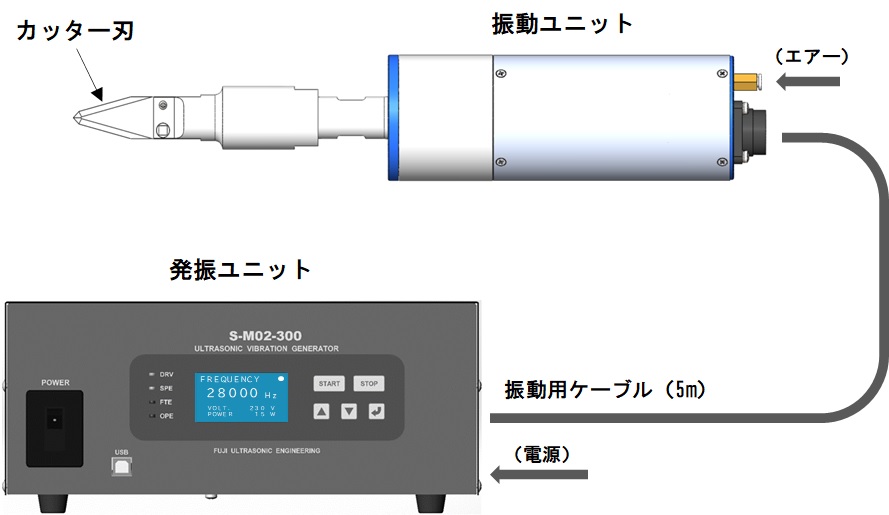

ソード型超音波カッターの標準的な仕様の構成となります。

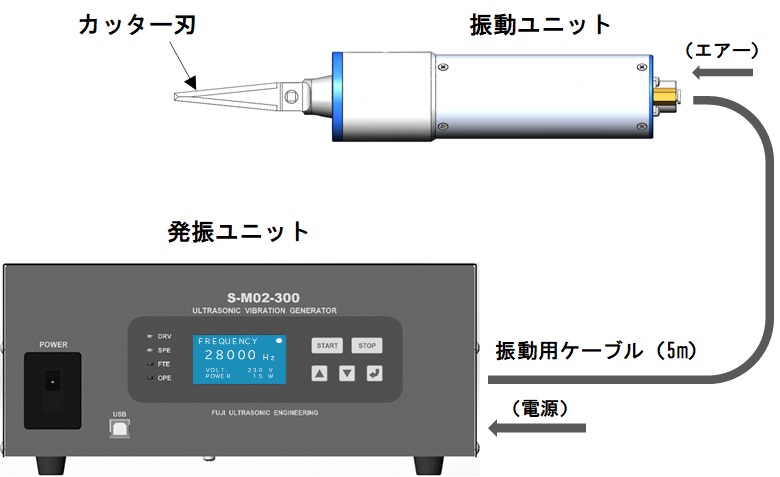

ソード型超音波カッター（ロング刃）※の標準的な仕様の構成となります。
仕様
発振ユニット |
型式 | S-M02-300 |
最大出力 | 300W |
周波數追尾方式 | ADPLL方式 |
保護 | 待機電力異常検出?追尾異常検出?過負荷停止 |
| 動作設定 | 発振停止制御?外部制御電圧切替?オートチューニング |
| マニュアルチューニング?通信（USB/RS-485）?他各種設定機能 |
外部情報入力 | 発振/停止?出力電圧切替?制御設定編集（外部セッティングモード） |
外部情報出力 | 待機電力異常警告?追尾異常警告?過負荷異常警告?モニタ出力 |
表示 | LCD（各種情報表示）?発振ランプ?各種警告ランプ |
操作 | 電源ON/OFF?発振/停止?出力調整?オートチューニング |
使用電源 | AC200V±10V（単相）3A 50/60Hz共用 |
使用溫濕度範囲 | 10~40℃ 35~80% |
重量 | 6.8kg（ケーブル含まず） |
| 振動ユニット |
| 製品タイプ | ソード型超音波カッター | ソード型超音波カッター(ロング刃)※ |
| 型式 | S-S4011SW-27F00 | S-S2511SW-28A00
|
| 振動モード | 縦振動 | 縦振動 |
| 使用周波數 | 27kHz | 28kHz |
| 最大許容電力 | 300W | 200W |
| 適応刃具 | ソード型（ハイス） | ロングスリムソード型（ハイス） |
| 振幅出力 | 約40μmp-p | 約40μmp-p |
| 防水機能 | なし | なし |
| 使用溫濕度範囲 | 10~40℃ 35~80%
| 10~40℃ 35~80%
|
| 重量 | 約1.2kg（ケーブル等含まず） | 約1.0kg（ケーブル等含まず） |
參考図

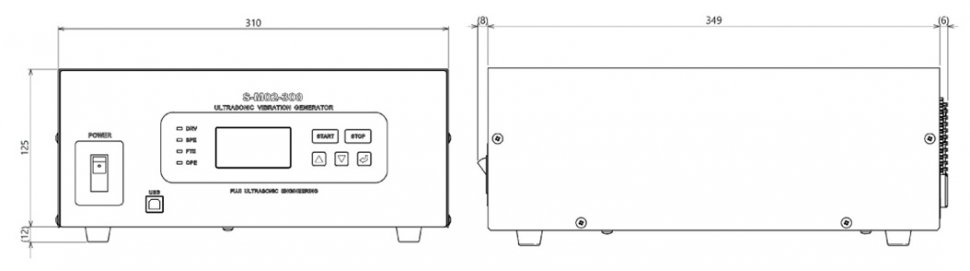

発振ユニット

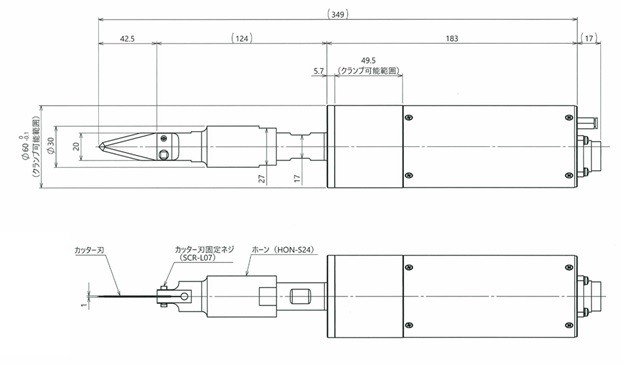

振動ユニット ソード型超音波カッター

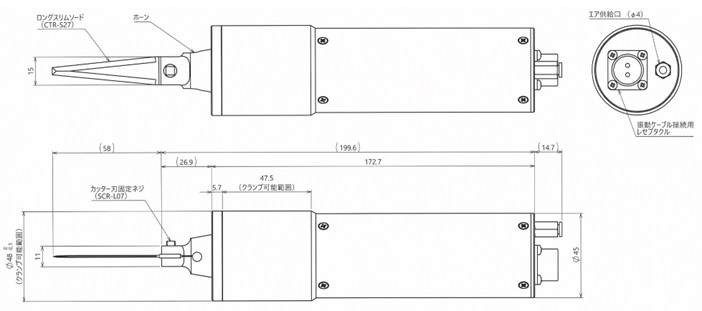

振動ユニット ソード型超音波カッター（ロング刃）※

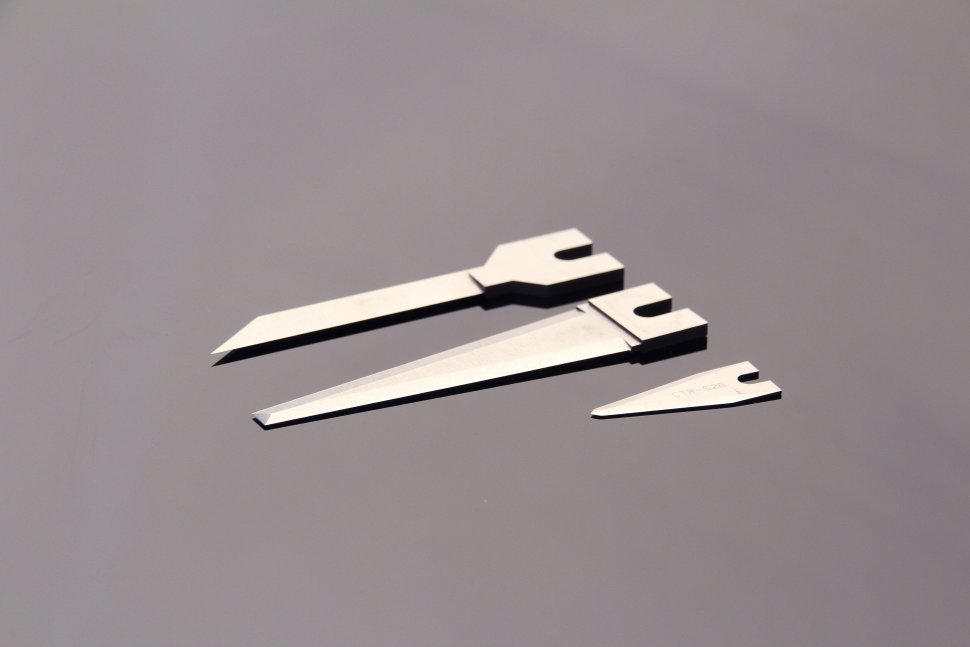

適用刃具
※開発中製品の情報を含みます。仕様?寸法?外観は変更となる場合があります。
